概述
　　LUX系列智能旋進旋渦氣體流量計采用最新微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體、液體計量。
主要特點
　　1、內置式壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀。
　　2、就地顯示溫度、壓力、瞬時流量和累積總量。
　　3、采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
　　4、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可永久性保存。
　　5、整機功耗極低，能憑內部電池長期供電運行，是理想的無需外電源就地顯示儀表。
　　6、防盜功能可靠，具有密碼保護，防止參數改動。
　　7、表頭可180度隨意旋轉，安裝方便。
　　本系列產品執行國家JJG198-94《速度式流量計檢定規程》和Q/320831AHH003-2004《HLUX系列智能旋進旋渦氣體流量計》企業標準。
　　本系列產品經國家級儀器儀表防爆安全監督站（NEPSI）檢定認可，符合國家標準GB3836.1-2000、GB3836.2-2000有關規定。隔爆型防爆標志為Exd Ⅱ BT4。
主要技術參數
　　1、流量計規格、基本參數和性能指標

　注：1、表中所列的流量范圍為產品出廠時檢定的流量范圍（常溫、常壓下介質為空氣，ρ=1.205kg/m3）；
　　　2、隨著壓力的增大，流量范圍也隨之?dāng)U大。
　　2、標準狀態條件：P=101.325kPa，T=293.15K
　　3、使用條件：
      　　環境溫度：-30～+60℃
      　　介質溫度：-20～+80℃
      　　相對濕度：5%～95%
      　　大氣壓力：86kPa～106kPa
　　4、電氣性能指標：
      　　工作電源：外電源：+24VDC
                　　內電源：3.6V鋰電池，型號：ER26500
      　　整機功耗：外電源，<1W
               　　 內電源，<0.3mW，鋰電池可用二年以上。
      　　輸出方式：脈沖信號
                　　4～20mA電流信號：對應流量0～Qmax,20mA對應流量可由用戶自己設定。
                　　RS485通訊：可傳輸溫度、壓力、瞬時流量和累積流量參數。
　　5、防爆標志：Exd Ⅱ BT4
　　6、防護等級：IP65
工作原理

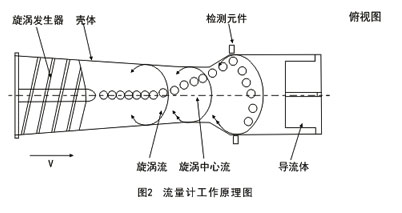

　　當流體通過螺旋形導流葉片組成的旋渦發生體后，流體被強迫繞旋渦發生體中心劇烈地旋轉，形成旋渦流。旋渦流加速，沿流動方向經縮徑段，流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉運動，即旋渦進動。二次旋渦進動的頻率與流量成正比。當流量計設計得當時，在很寬的流量范圍內，旋渦的頻率與流量成線性關系。該頻率由壓電傳感器檢測，由流量積算儀進行運算和處理。

產品選型

產品結構

　　1、殼體  2、旋渦發生體  3、壓力傳感器  4、流量積算儀  5、溫度傳感器  6、壓電傳感器  7、出口導流體
