概述

. 主要技術規格
·適用于現場危險區域的電阻輸入,經過隔離, 轉換為標準直流信號，輸出到安全區的控制系統或其它儀表。
● 供電電源
供電電壓范圍：15～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 30mA （1入1出）
< 45mA （1入2出）
< 70mA （2入2出）
● 從危險區輸入

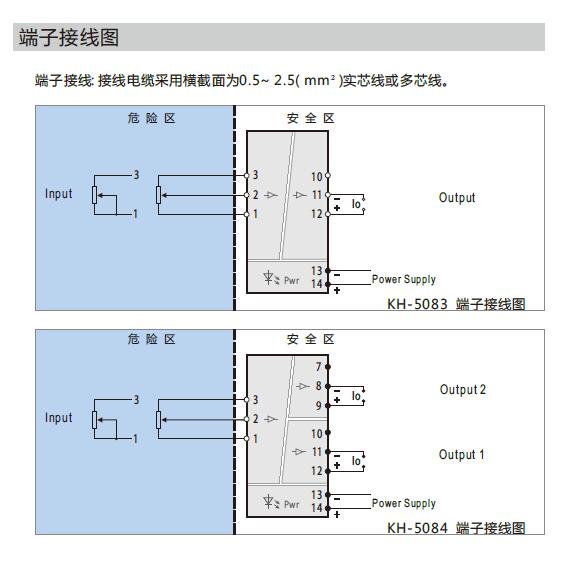

輸入電阻器類型：二線制或三線制電阻器
阻值范圍：0～10KΩ
（特殊阻值電位器，用戶在訂貨時指定）
● 向安全區輸出
輸出電流：4～20mA； 其它指定電流
輸出電壓：1～5V；其它指定電壓
負載電阻：4~20mA 輸出時, ≤380Ω(出廠默認，可指定負載)
1- 5V輸出時， ≥100KΩ
● 綜合通用參數
標準精度：±0.1%(參見熱電偶量程及測量誤差表)
冷端補償精度：±1℃ (補償范圍 -40~85℃)
(冷端補嘗電阻已安裝在該隔離安全柵內部)
溫度漂移：基本誤差 /10℃
響應時間：< 0. 4s
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：阻燃ABS
外形尺寸：16×116×110(mm)
工作環境溫度： -20～＋60℃
適用于連接的現場設備及所處危險區域： 熱電偶溫度
傳感器。0區、1區、2區；IIA、IIB、IIC 危險區
● 安全防爆認證參數
防爆等級標志： [Exia Ga]IIC
安全認證參數：
Um = 250VAC/DC Uo = 10.5VDC Io =10mA
Po = 26.3W Lo = 100mH Co =1.7μF
