概述

. 主要技術規格
·適用于現場危險區域的熱電偶或其他毫伏信號輸入，經過隔離轉換為標準的直流信號輸出到安全區的控制系統或其他儀表。
·是智能型的溫度變送隔離安全柵, 有USB接口,可以通過 PC機和控制軟件編程設定輸入的熱電偶類型和量程范圍。并可對輸出信號的零點和滿度進行校驗。
·單通道, 一路輸入, 信號隔離分配成兩通道輸出。該隔離安全柵獨立的直流電源供電, 供電電源-輸入-輸出之間隔離。
·可以與單元組合儀表及 DCS、PLC 等系統配套使用, 廣泛用于工業生產過程的各種溫度檢測和控制系統。
● 供電電源
供電電壓范圍：15～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<30mA
● 從危險區輸入
( 可以通過PC機及軟件編程設定)
熱電偶：K;E;S;B;R;T;N;W;J 等
可選毫伏信號輸入：±80mV
最小毫伏量程：5mV
● 向安全區輸出
輸出電流：4～20mA； 其它指定電流
輸出電壓：1～5V；其它指定電壓
負載電阻：4~20mA 輸出時, ≤380Ω(出廠默認，可指定負載)
           1- 5V輸出時， ≥100KΩ
● 綜合通用參數

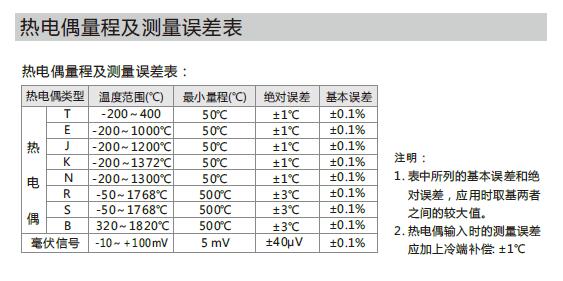

標準精度：±0.1%(參見熱電偶量程及測量誤差表)
冷端補償精度：±1℃ (補償范圍 -40~85℃)
(冷端補嘗電阻已安裝在該隔離安全柵內部)
溫度漂移：基本誤差 /10℃
響應時間：< 0. 4s
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：阻燃ABS
外形尺寸：16×116×110(mm)
工作環境溫度： -40～85℃
適用于連接的現場設備及所處危險區域： 熱電偶溫度
傳感器。0區、1區、2區；IIA、IIB、IIC 危險區
溫度量程范圍: 根據連接的傳感器類型 (參見量程表)
● 安全防爆認證參數
防爆等級標志： [Exia Ga]IIC
安全認證參數：
Um = 250VAC/DC Uo = 10.5VDC Io =5mA
Po = 13.2W Lo = 100mH Co =1.7μF
