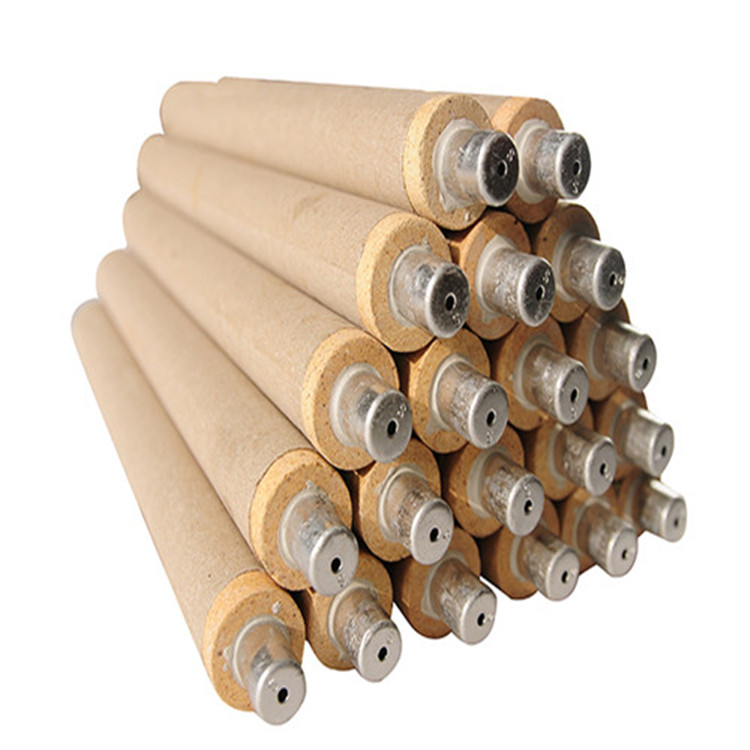

鎢錸快速熱電偶

                     快速測溫?zé)犭娕加糜跍y(cè)量鋼水及高溫熔融金屬的溫度，是一次性消耗式熱電偶。能提供準確溫度，是提高鋼材質量的必備產品。

              快速熱電偶原理

                     測溫原理是基于金屬熱效應；由兩根不同材質的金屬導線組成回路，即構成熱電偶。測溫?zé)犭娕加袃蓚€(gè)接點；一端接觸金屬溶液稱為熱端（工作端）另一端鏈接二次儀

              表，稱為冷端（參考端）當熱端和冷端存在溫差時，熱電偶回路中就產生相應的熱電動勢，根據熱電勢的大小，就可以確定金屬溶液的溫度。

              快速熱電偶結構

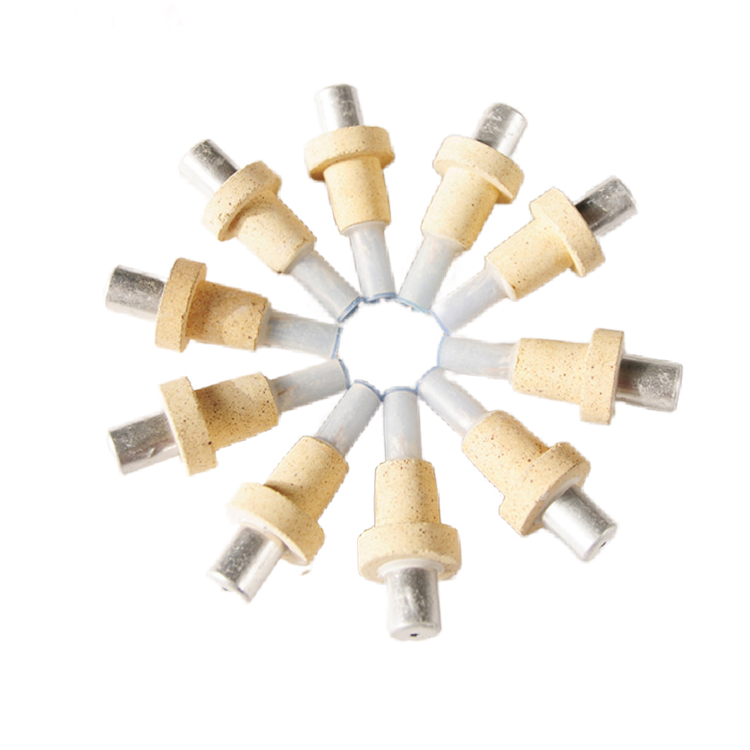

                     它主要由測溫偶頭與大紙管構成，偶頭主要有正負極偶絲焊接在補償導線上，補償導線穿嵌在支架上，支架外套有小紙管，偶絲以石英管支撐和保護，石英管外裝有防

              渣帽，全部零組件集中裝入泥頭中并以耐火填充劑粘合成一體，而不可拆卸，故為一次性使用。

             技術參數

            長度：300;500;600;850;1000mm.

            使用方法

                  根據測量的對象和范圍，選擇適當長度的保護管和測溫槍。把快速熱電偶裝在測溫槍上，使二次儀表指針或數顯儀表回零，這說明接觸良好，可以進行測量。

            快速熱電偶插入鋼水深度以爐的大小確定，一般以300-500mm為宜，測量時不要測到爐壁或鋼渣上，做到快、準、穩，當二次儀表得到結果或響鈴時，應立即提槍，

            否則容易燒毀測溫槍。測溫槍從爐內提出后，取下用過的熱電偶，并裝上新的熱電偶，停頓幾分鐘，準備下次測量，不得連測連拆，否則造成儀表測溫溫差波動。

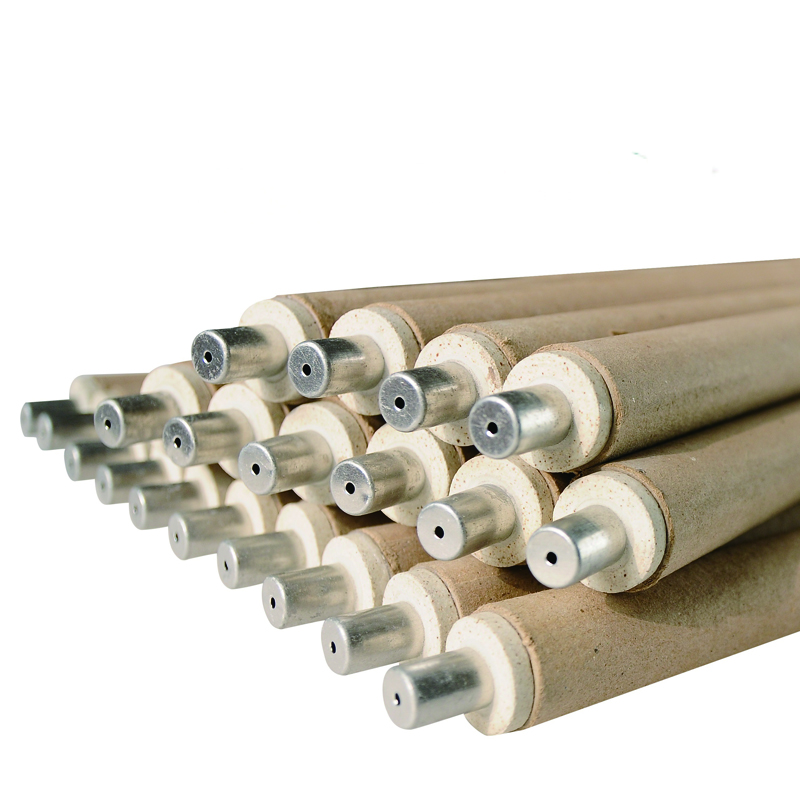

              鉑銠快速熱電偶

              鉑銠快速測溫?zé)犭娕?，技術先進，質量穩定優良，不僅廣泛用于國內各大鋼廠，而且還出口到國外。

              一、引用標準
             1.產品標準：YB/T163-1999（消耗式快速測量金屬熔體溫度用熱電偶）。
             2. 偶絲標準：S型：GB/T3772-98    R型：GB/T1598-98   B型：GB/T2902-98
             3. 補償導線標準：GB/T4989-94（S型.R型熱電偶補償導線）

             二．產品名稱型號及技術參數：

             三．產品長度：
             偶頭：500;600;850;1000m

            鎢錸熱電偶絲

             一 、鎢錸熱電偶絲特性：
            鎢錸熱電偶絲的熔點：為3120—3360℃，最高可以使用到3000℃，它是最耐高溫的金屬熱電偶。它具有熱電勢高，靈敏度高，不溶解于任何獨立的酸，原料在中國儲量

            豐富，價格便宜等優點。
            二、產品標準號：
            1、JB/T9496-99鎢錸熱電偶補償導線。
            2、 JB/T9497-99鎢錸熱電偶絲及分度表(等效采用美國ASTME696-84) 標準.
            3、JJG576-88工作用鎢錸熱電偶檢定規程.
            4、 JB/T5401-91快速測量鋼液溫度用鎢錸熱電偶絲.
            5、JB/T5402-91快速測量鋼液溫度用鎢錸熱電偶絲,熱電動勢測試方法.
            三、產品名稱及分度號:
            1、名稱: 鎢錸3-鎢錸25 ; 鎢錸5-鎢錸26.
            2、分度號: WRe3- WRe25(D型); WRe5- WRe26(C型).
            四、產品的等級、規格、使用溫度范圍、允差：

            五、鎢錸熱電偶絲的絕緣材料：
            1、高純氧化鋁（AL2O3）可在1800℃以內使用。
            2、氧化釔（YO2）可在2000℃以內使用。
            3、氧化鈹（BeO）可在2100℃以內使用，但鈹高溫蒸氣有毒。
            4、氧化釷（ThO2）可在2300℃以內使用，但釷有弱防射性。
            六、鎢錸熱電偶絲的外保護管：
            1、鉭管（Ta）在2480℃以內真空中使用。
            2、鉬管（Mo）在2300℃以內真空氫氣及惰性氣氛中使用。
            二硅化鉬管（Mosi2）或鉬管表面硅化涂層在1600℃以內的空氣及某些腐蝕介中長期使用。

             快速熱電偶測溫槍、及測溫槍頭

             測溫槍頭中插頭芯的正．負極其引線均采用補償型，即相應的補償導線材料制作，故又分為SC（RC）型，BC型和WC3/25型。分別配用于鉑銠10—鉑（鉑銠13—鉑），鉑
             銠30 —鉑銠6和鎢錸3-鎢錸25快速測溫?zé)犭娕?。測溫槍的外徑為Φ16mm（特殊尺寸定做），長度為1米—4．5米。

             熱電偶補償導線

             補償導線標準執行：GB/T4989-94（S．R型熱電偶）
            JB/T9496-99（WRe3/25熱電偶）(WRe5/26熱電偶)
             補償導線的熱電特性：

             補償導線規格：
             快速熱電偶用0.4 x1.0毫米,一般用線芯1.0平方毫米，外徑 5.1 x8.0毫米，耐熱用線芯1.0平方毫米，外徑3.1 x5.6毫米。

             鋼水取樣器

             鋼水取樣器可實現鋼水快速取樣，型號：1．KQY—01，內有脫氧劑。2．KQY—02，內無脫氧劑。取出樣品尺寸為Φ32.5x13mm,內部充實，表面光滑，總長964 mm，

             手柄紙管Φ32x17 mm。還配有磁性磨樣夾具，使用非常方便。

             智能測溫儀

             智能測溫儀，具有以下特點：
             1、準確度高，穩定性好。有微機處理控制對電路進行零點，滿量程及冷端溫度自動校準。采用精密基準穩壓源，具有長期穩定性。軟件技術保證儀表準確可靠。
             2、 抗干擾能力強
             3、 采用LED超高亮度數碼管顯示。
             4、功能齊全便于擴展，可配打印接口。
             5、備有隔離的并行BLD碼輸出；或4-20mA（1-5V）模擬量輸出口。
             6、內部主機板設有分度號轉換短路子，每臺表可配用2種不同分度號的熱電偶。
             7、既可用于快速測溫又可用于連續測溫。
